टाइफून क्षेत्रों में पिचेड रूफ सोलर माउंट के लिए पवन भार परीक्षण
2026 टाइफून क्षेत्रों में पिचेड रूफ सोलर माउंट के लिए विंड लोड वैलिडेशन के लिए इंजीनियरिंग गाइड
तूफ़ान क्षेत्रों में पक्की छत के सौर माउंट के लिए मास्टर पवन भार परीक्षण। वायुगतिकीय सत्यापन, कतरनी बोल्ट विनिर्देश और एलसीओई सुरक्षा सीखें।
1. परिचय: उच्च-पवन सौर तैनाती में संरचनात्मक विफलता जोखिमों को कम करना
तूफ़ान-प्रवण तटीय क्षेत्रों में फोटोवोल्टिक सरणियों को तैनात करने वाले वैश्विक ईपीसी ठेकेदारों को महत्वपूर्ण इंजीनियरिंग चुनौतियों का सामना करना पड़ता है। अत्यधिक स्थानीयकृत उत्थान बलों और उच्च-वेग पवन अशांति द्वारा उत्पन्न नकारात्मक दबाव क्षेत्रों के अधीन होने पर मानक छत रैकिंग अक्सर विफल हो जाती है। संरचनात्मक विस्थापन, फास्टनर कतरनी थकान, और रेल बकलिंग न केवल विनाशकारी मॉड्यूल हानि को ट्रिगर करते हैं, बल्कि गंभीर दायित्व और लंबे समय तक सिस्टम डाउनटाइम भी पेश करते हैं।
यह तकनीकी मार्गदर्शिका अनुभवजन्य सत्यापन विधियों, वायुगतिकीय अनुकूलन सिद्धांतों और निरंतर श्रेणी 5 तूफान स्थितियों के खिलाफ पिच छत सौर माउंट को सुरक्षित करने के लिए आवश्यक यांत्रिक विशिष्टताओं का विवरण देती है। पवन-सुरंग-परीक्षणित प्रोफ़ाइल डिज़ाइन और कठोर संरचनात्मक सुदृढीकरण को लागू करके, इंजीनियरिंग टीमें दीर्घकालिक परियोजना पैदावार की रक्षा करते हुए बैलेंस-ऑफ-सिस्टम (बीओएस) अखंडता की रक्षा कर सकती हैं।
2. तकनीकी विश्लेषण और मुख्य तंत्र

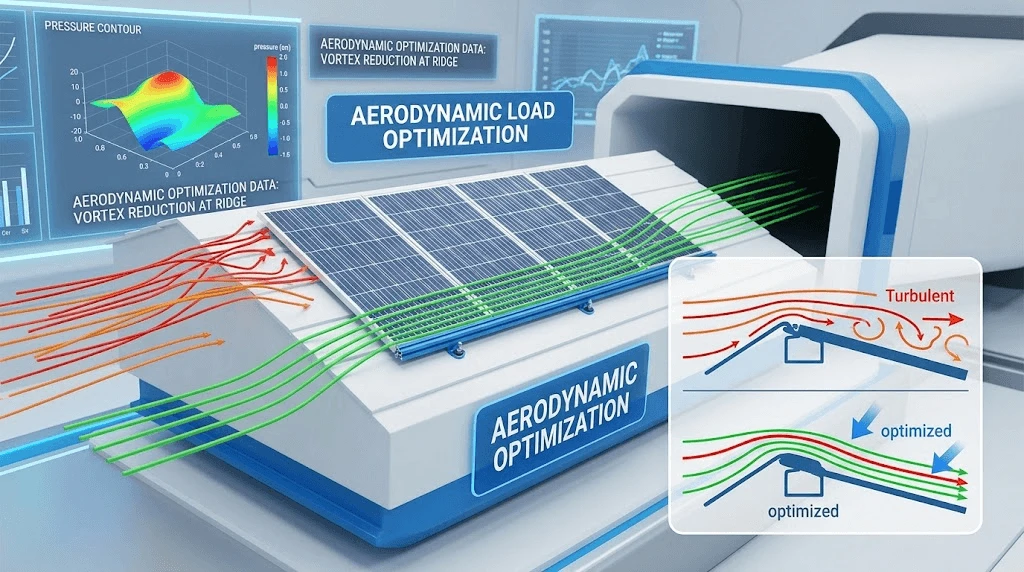

वायुगतिकीय भार अनुकूलन
पक्की छतें वायुगतिकीय रैंप के रूप में कार्य करती हैं, जो रिज के पार हवा के वेग को तेज करती हैं और छत के किनारों और कोनों के साथ उच्च सक्शन जोन बनाती हैं। व्यावसायिक स्तर के संरचनात्मक मॉडलिंग के लिए मानक फ्लैट-प्लेट धारणाएँ अपर्याप्त हैं। उच्च-प्रदर्शन वाली पिच वाली छत माउंट पृथक्करण बुलबुले और भंवर बहाव को कम करने के लिए कम-प्रोफ़ाइल ज्यामिति और अनुकूलित झुकाव कोण (आमतौर पर छत की पिच के करीब मिलान या नियंत्रित) का उपयोग करती है। सीमा परत पवन सुरंग परीक्षण के साथ संयुक्त कम्प्यूटेशनल द्रव गतिशीलता (सीएफडी) मॉडलिंग यह सुनिश्चित करती है कि सभी छत क्षेत्रों में दबाव गुणांक (सीपी) को कम किया जाता है, जिससे मॉड्यूल सतह पर दोलन स्पंदन कम हो जाता है।

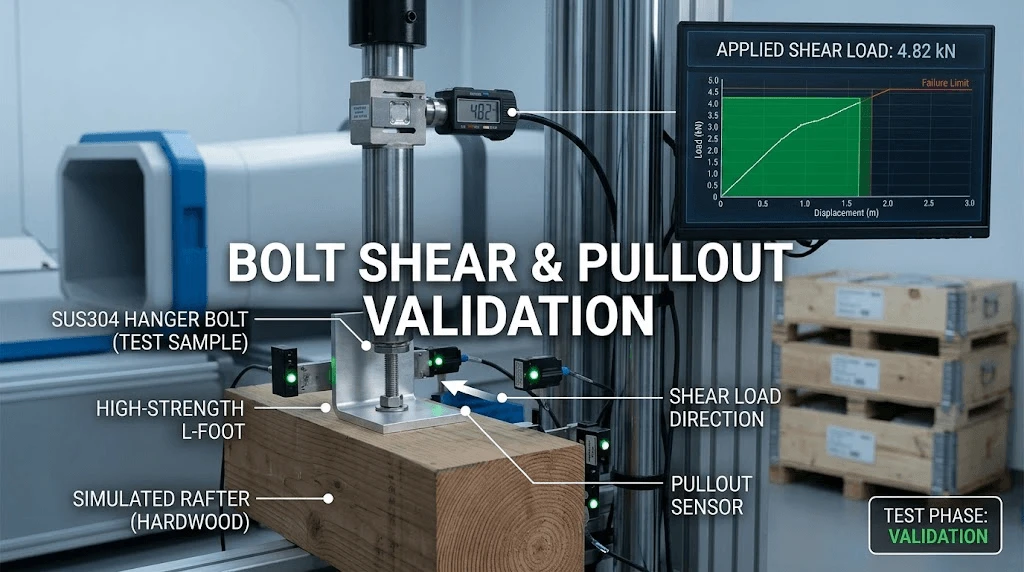

बोल्ट कतरनी प्रतिरोध और संरचनात्मक भार पथ
यांत्रिक भार पथ हवा से प्रेरित उत्थान और खींचें बलों को सीधे पीवी मॉड्यूल फ्रेम से मध्य/अंत क्लैंप, बढ़ते रेल, हैंगर बोल्ट या छत के हुक के माध्यम से और प्राथमिक लकड़ी या कंक्रीट राफ्टर्स में स्थानांतरित करता है। चक्रीय लोडिंग के तहत फास्टनर पुलआउट और कतरनी विफलता को रोकने के लिए:
बांधनेवाला पदार्थ सामग्री विशिष्टता:फास्टनरों को 304 या 316 संरचनात्मक स्टेनलेस स्टील से निर्मित किया जाना चाहिए, जो भंगुर फ्रैक्चर के बिना उच्च कतरनी तनाव का प्रतिरोध करते हैं।
टोक़ अंशांकन:एल्यूमीनियम मॉड्यूल फ्रेम को कुचले बिना लगातार क्लैंपिंग दबाव बनाए रखने के लिए क्लैंप को कैलिब्रेटेड टॉर्क एप्लिकेशन (आमतौर पर एम 8 स्टेनलेस हार्डवेयर के लिए 14-16 एनएम) की आवश्यकता होती है।
प्रवेश सीलिंग:पैठ-प्रकार के माउंट के लिए, ईपीडीएम फ्लैशिंग कॉलर या मालिकाना संपीड़न सील संरचनात्मक फ्रेमिंग सदस्यों में बिंदु भार को समान रूप से वितरित करते हुए पानी के प्रवेश को रोकते हैं।
3. उद्योग मानक और आरओआई प्रभाव
संरचनात्मक अनुपालन पैरामीटर
|
पैरामीटर |
मानत विशिष्टताएँ |
इंजीनियरिंग प्रभाव |
|
हवा की गति डिजाइन करें |
65 मी/से. तक (श्रेणी 4-5 टाइफून) |
तीव्र झोंकों के तहत संरचनात्मक टूट-फूट को रोकता है। |
|
पवन सुरंग मानक |
एएस/एनजेडएस 1170.2 / एएससीई 7-16 / एन 1991-1-4 |
परिवर्तनीय छत ज्यामिति के लिए स्थानीय दबाव गुणांक को मान्य करता है। |
|

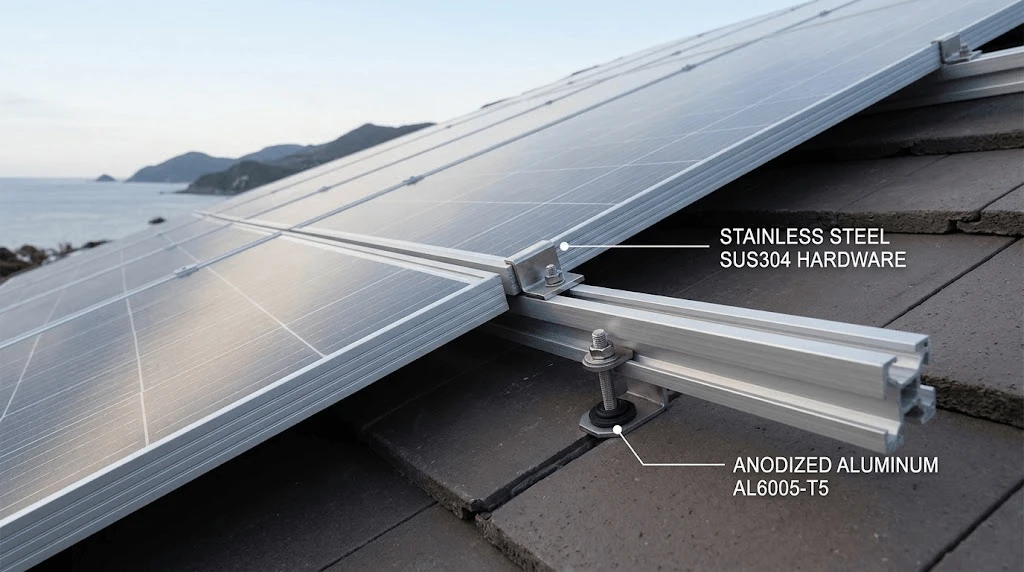

सामग्री की संरचना |
एनोडाइज्ड एल्यूमिनियम AL6005-T5 और SUS304 |
चक्रीय थकान के खिलाफ 225MPa की न्यूनतम उपज शक्ति सुनिश्चित करता है। |
|
सुरक्षा कारक |
उपज सीमा के मुकाबले 1.5 से अधिक या उसके बराबर |
अप्रत्याशित अशांति के खिलाफ संरचनात्मक बफर प्रदान करता है। |
आरओआई प्रभाव और एलसीओई में कमी
गंभीर मौसम की घटनाओं के दौरान संरचनात्मक विफलताओं के लिए महंगे घटक प्रतिस्थापन, बीमा प्रीमियम स्पाइक्स और विस्तारित उत्पादन आउटेज की आवश्यकता होती है। कठोरता से परीक्षण किए गए टाइफून-रेटेड पिच छत माउंट को तैनात करने से मानक 25-वर्षीय परिचालन जीवनचक्र में संरचनात्मक सुधार व्यय समाप्त हो जाता है। यांत्रिक कठोरता को बनाए रखना उच्च हवा की घटनाओं के दौरान फ्रेम के मुड़ने के कारण सिलिकॉन वेफर्स में सूक्ष्म दरारों को रोककर सीधे रैखिक बिजली वारंटी की रक्षा करता है, जिससे ऊर्जा की अनुकूलित स्तरीय लागत (एलसीओई) प्रदर्शन सुनिश्चित होता है।
4. सिस्टम एकीकरण एवं अनुकूलता
विश्वसनीय पवन भार प्रदर्शन के लिए संपूर्ण सौर परिसंपत्ति श्रृंखला में सख्त हार्डवेयर सिंक्रनाइज़ेशन की आवश्यकता होती है। हेमाओ इंडस्ट्री माउंटिंग आर्किटेक्चर सार्वभौमिक रेल चैनलों का उपयोग करके मानक वाणिज्यिक फ़्रेमयुक्त पैनलों और ऊर्जा भंडारण बाड़ों के साथ सहजता से एकीकृत होते हैं जो अलग-अलग मॉड्यूल मोटाई (30 मिमी से 40 मिमी) को समायोजित करते हैं।
हल्के समग्र माउंटिंग पैरों और एकीकृत ग्राउंडिंग लग्स के साथ हाई-विंड पिच रूफ रेल्स को जोड़कर, इंस्टॉलेशन क्रू अलग-अलग तांबे के ग्राउंडिंग जंपर्स की आवश्यकता के बिना निरंतर विद्युत बॉन्डिंग पथ बनाए रखते हैं। यह मानकीकृत मॉड्यूलर इंटरफ़ेस इंस्टॉलेशन मानव-घंटे को 18% तक कम कर देता है, जबकि यह गारंटी देता है कि मैकेनिकल लोड वितरण धातु सीम छत और टाइल-और-बैटन कॉन्फ़िगरेशन दोनों में समान रहता है।
5. गुणवत्ता नियंत्रण एवं वैश्विक अनुपालन
संरचनात्मक हार्डवेयर के तटीय कार्य स्थलों तक पहुंचने से पहले सख्त कारखाना गुणवत्ता नियंत्रण अनिवार्य है। हेमाओ उद्योग एक बहुस्तरीय गुणवत्ता आश्वासन प्रोटोकॉल लागू करता है:
कच्चा माल स्पेक्ट्रोमेट्री:तन्यता और उपज शक्ति अनुपालन सुनिश्चित करने के लिए AL6005-T5 एक्सट्रूज़न की मौलिक संरचना का सत्यापन।
एनोडिक ऑक्साइड मोटाई परीक्षण:समुद्री और तटीय वातावरण में नमक-स्प्रे संक्षारण प्रतिरोध के लिए 15um से अधिक या उसके बराबर की ऑक्साइड परत की मोटाई सुनिश्चित करना।
यांत्रिक भार परीक्षण:अंतिम तन्य शक्ति मार्जिन को सत्यापित करने के लिए इकट्ठे रेल-क्लैंप नमूनों पर विनाशकारी और गैर-विनाशकारी लोड सेल परीक्षण।
वैश्विक प्रमाणपत्र:टीयूवी रीनलैंड, आईएसओ 9001 और एएस/एनजेडएस 1170.2 मानकों के अनुरूप पूर्ण अनुपालन दस्तावेज।
6. अक्सर पूछे जाने वाले प्रश्न
उच्च लवणता वाले तूफ़ान की स्थिति में पक्की छत माउंटिंग प्रणालियाँ संरचनात्मक अखंडता कैसे बनाए रखती हैं?
गैल्वेनिक जंग को रोकने के लिए सिस्टम समुद्री-ग्रेड AL6005-T5 एल्यूमीनियम को निष्क्रिय SUS304 स्टेनलेस स्टील हार्डवेयर के साथ जोड़ते हैं। सुरक्षात्मक एनोडाइजेशन कोटिंग्स नमक स्प्रे घुसपैठ के खिलाफ धातु सब्सट्रेट को सील कर देती हैं, जिससे यह सुनिश्चित होता है कि तटीय आर्द्रता और उच्च वेग वाली हवा से चलने वाली बारिश के निरंतर संपर्क के बाद भी संरचनात्मक अखंडता बरकरार रहती है।
हेवी-ड्यूटी माउंटिंग रेल के थोक अंतरराष्ट्रीय शिपमेंट के लिए कौन से पैकेजिंग और लॉजिस्टिक्स प्रोटोकॉल का उपयोग किया जाता है?
थोक शिपमेंट को गैर-अपघर्षक फोम इंटरलीव्स द्वारा अलग किए गए प्रबलित लकड़ी के बक्से या स्टील-बैंड वाले पैलेटाइज्ड बंडलों में व्यवस्थित किया जाता है। ट्रांज़िट शिफ्टिंग को कम करने के लिए रेलों को कसकर घोंसला बनाया जाता है, और ऑन-साइट स्टेजिंग में तेजी लाने और पोर्ट हैंडलिंग के दौरान घटक हानि को रोकने के लिए सभी फास्टनरों को लेबल वाले वॉटरप्रूफ बैग में पहले से क्रमबद्ध किया जाता है।
कस्टम OEM/ODM विंड-लोड इंजीनियर्ड माउंटिंग समाधानों के लिए तकनीकी सीमाएँ और लीड समय क्या हैं?
Custom engineering for non-standard roof pitches or extreme wind zones (>70m/s) में समर्पित CFD विश्लेषण और नमूना प्रोटोटाइप शामिल है। प्रारंभिक संरचनात्मक सिमुलेशन रिपोर्ट 5 व्यावसायिक दिनों के भीतर वितरित की जाती है, परियोजना के पैमाने के आधार पर पूर्ण उत्पादन और टूलींग साइन-ऑफ 3 से 4 सप्ताह के भीतर पूरा किया जाता है।
7. कार्रवाई के लिए कॉल
48 घंटों के भीतर अनुकूलित 5 किलोवाट पीवी सिस्टम लेआउट और विस्तृत बीओएम कोटेशन के लिए हमारी इंजीनियरिंग टीम से संपर्क करें।
