उत्पाद अवलोकन एवं सिस्टम एकीकरण
ज़ियामेन हेमाओ उद्योग हल्के सौर पैनलों का निर्माण करता है जो विशेष रूप से कम -भार{{1}वहन करने वाली व्यावसायिक छतों, आरवी और घुमावदार वास्तुशिल्प सतहों के लिए इंजीनियर किए गए हैं। ये मॉड्यूल भारी एल्यूमीनियम रेल और गिट्टी सिस्टम की आवश्यकता को समाप्त करते हैं, जिससे सिस्टम का कुल वजन 15 किग्रा/वर्ग मीटर तक कम हो जाता है। हमारा कारखाना गहन अनुकूलन प्रदान करता है, जिसमें कस्टम पीसीबी सर्किट डिज़ाइन, विशिष्ट छत स्पैन के लिए कस्टम आयाम और क्षेत्रीय थोक विक्रेताओं के लिए OEM ब्रांडिंग शामिल है। मुख्यधारा के एमपीपीटी नियंत्रकों और हाइब्रिड इनवर्टर (48वी/100वी+ सिस्टम) के साथ पूरी तरह से संगत, ये पैनल ऑफ-ग्रिड और ग्रिड से जुड़ी वितरित ऊर्जा परियोजनाओं के लिए मुख्य घटक के रूप में काम करते हैं जहां संरचनात्मक अखंडता एक बाधा है।
सामग्री एवं तकनीकी विशिष्टताएँ
| प्रोडक्ट का नाम |
उच्च-दक्षता सिंगल-साइडेड लाइटवेट 440W मॉड्यूल |
| बैटरी सेल प्रकार |
एन-प्रकार |
| बैटरी की व्यवस्था |
108(6*18) |
| चौखटा |
बेज़ेल-कम |
| आउटपुट तार |
4 मिमी²(आईईसी) 12एडब्ल्यूजी(यूएल) ±1200मिमी |
| वज़न |
8.6किग्रा ±3% |
| आकार |
1762*1134*30मि.मी |
| पैकिंग |
36 टुकड़े/फूस 216 टुकड़े/20' जीपी कंटेनर, 936 टुकड़े/40' एचसी कंटेनर 1008 टुकड़े/13.5-मीटर फ्लैटबेड ट्रक 1728 टुकड़े/17.5-मीटर फ्लैटबेड ट्रक |
|
Bएसीके थाली |
सफ़ेद |
|
सामने |
पारदर्शी |
|
योजक |
एमसी4 संगत |
|
जंक्शन बॉक्स |
IP68, 3 डायोड |
गुणवत्ता नियंत्रण एवं वैश्विक मानक
प्रत्येक बैच को लेमिनेशन से पहले और बाद में सूक्ष्म दरारों का पता लगाने के लिए 100% ट्रिपल ईएल (इलेक्ट्रोल्यूमिनसेंस) परीक्षण से गुजरना पड़ता है। हमारी उत्पादन लाइन टीयूवी, सीई और आरओएचएस प्रमाणपत्रों द्वारा सत्यापित उत्पादों के साथ आईएसओ 9001 मानकों का पालन करती है। हम कठोर उम्र बढ़ने के परीक्षण करते हैं, जिसमें 2,000 घंटे की नमी {7}गर्मी एक्सपोज़र और थर्मल साइक्लिंग शामिल है, जो उच्च {{8}आर्द्रता वाले उष्णकटिबंधीय या नमक{9}धुंध वाले तटीय वातावरण में शून्य प्रदूषण सुनिश्चित करता है।
उत्पाद विवरण

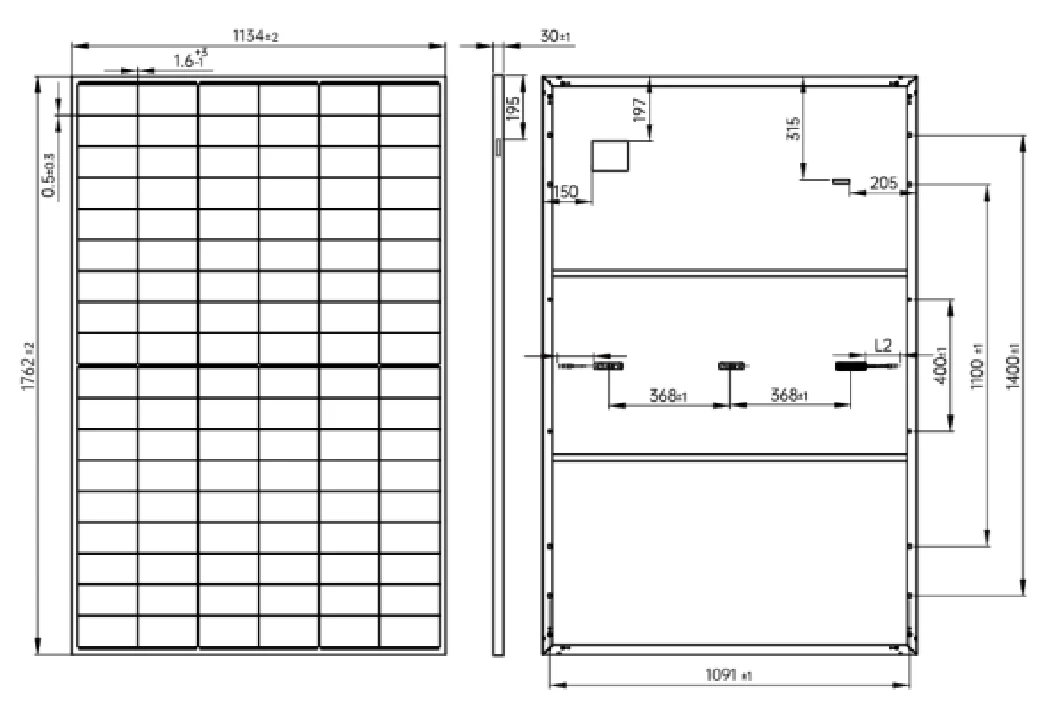

हल्के सौर पैनल असेंबली ड्राइंग इंजीनियरिंग चित्र(इकाई: मिमी)
*लंबाई: ±2मिमी चौड़ाई: ±2मिमी
विद्युत प्रदर्शन पैरामीटर्स(मानक परीक्षण शर्तों के तहत)
|
नमूना |
हल्का 435W सोलर पैनल |
हल्का 440W सोलर पैनल |
हल्का 445W सोलर पैनल |
हल्का 450W सोलर पैनल |
||||
|
परीक्षण की स्थितियाँ |
एसटीसी |
एनओसीटी |
एसटीसी |
एनओसीटी |
एसटीसी |
एनओसीटी |
एसटीसी |
एनओसीटी |
|
अधिकतम शक्ति (पीएमएक्स) [डब्ल्यू] |
435 |
330 |
440 |
334 |
445 |
338 |
450 |
341 |
|
ओपन-सर्किट वोल्टेज (Vo-) [V] |
40.37 |
38.32 |
40.47 |
38.41 |
40.57 |
38.51 |
40.67 |
38.6 |
|
अधिकतम पावर प्वाइंट ऑपरेटिंग वोल्टेज (वीएमपी) [वी] |
34.13 |
3239 |
34.23 |
32.49 |
34.33 |
32.58 |
34.43 |
32.68 |
|
शॉर्ट-सर्किट करंट (आईएससी) [ए] |
13.75 |
11.09 |
13.84 |
1116 |
13.93 |
11.24 |
14.02 |
11.31 |
|
अधिकतम पावर प्वाइंट ऑपरेटिंग करंट (छोटा सा भूत) [ए] |
12.75 |
10.2 |
12.86 |
1029 |
12.97 |
10.38 |
13.08 |
10.46 |
|
क्षमता(%) |
21.8 |
22.0 |
22.3 |
22.5 |
||||
|
|
||||||||||||
* एसटीसी: AM1.5 1000W/m² 25 डिग्री रात्रि: AM1.5 800W/m² 20 डिग्री 1m/s
* शक्ति सहनशीलता: 0 से +3%
पैकेजिंग एवं रसद सुरक्षा
एक विशेष थोक निर्यातक के रूप में, हेमाओ एकीकृत ऊर्जा प्रणालियों के लिए श्रेणी 9 खतरनाक सामान के अनुरूप पैकेजिंग का उपयोग करता है। हल्के पैनलों को प्रबलित 5{6}}परत नालीदार मास्टर डिब्बों के भीतर ऊर्ध्वाधर उच्च घनत्व वाले फोम टोकरे में पैक किया जाता है। समुद्री माल ढुलाई के लिए, हम कंटेनर पारगमन के दौरान कंपन क्षति को रोकने के लिए एज प्रोटेक्टर और एंटी-स्टैटिक रैपिंग के साथ फ्यूमिगेटेड आईएसपीएम -15 लकड़ी के पैलेट का उपयोग करते हैं।
विशिष्ट अनुप्रयोग परिदृश्य
विशिष्ट अनुप्रयोग परिदृश्य
वह योजना चुनें जो आपके लिए सबसे उपयुक्त हो।
वाणिज्यिक/औद्योगिक छतें
सीमित डेड लोड क्षमता वाले स्टील {{0}संरचित गोदाम।
01
परिवहन
आर.वी., समुद्री और भारी -ड्यूटी ट्रक केबिन पावर एकीकरण।
02
रिमोट इन्फ्रास्ट्रक्चर
दूरसंचार बेस स्टेशन और सौर जल पंपिंग सिस्टम।
03
पोर्टेबल पावर
आपातकालीन प्रतिक्रिया इकाइयों के लिए फ़ोल्ड करने योग्य या अर्ध{0}}लचीली सरणियाँ।
04
अक्सर पूछे जाने वाले प्रश्न
हल्का सौर पैनल माउंटिंग सिस्टम यांत्रिक फास्टनरों के बिना उच्च हवा की गति का सामना कैसे करता है?
हमारे हल्के मॉड्यूल उच्च शक्ति वाले संरचनात्मक चिपकने वाले या विशेष टीपीओ/पीवीसी वेल्डिंग स्ट्रिप्स का उपयोग करते हैं। यह बॉन्डिंग विधि बोल्ट बिंदुओं पर तनाव को केंद्रित करने के बजाय पैनल के पूरे सतह क्षेत्र में पवन उत्थान बलों को वितरित करती है, जिससे सिस्टम को 2400Pa (लगभग . 130मील प्रति घंटे) तक हवा के भार का सामना करने की अनुमति मिलती है।
क्या इन पैनलों को ऑफ ग्रिड टेलीकॉम परियोजनाओं में विशिष्ट वोल्टेज आवश्यकताओं के लिए अनुकूलित किया जा सकता है?
हाँ। ज़ियामेन हेमाओ ओईएम सर्किट लेआउट सेवाएं प्रदान करता है। हम विशिष्ट बैटरी बैंक वोल्टेज (12वी, 24वी, 48वी) या चार्ज कंट्रोलर इनपुट विंडो से मेल खाने के लिए आंतरिक स्ट्रिंग कॉन्फ़िगरेशन (श्रृंखला बनाम समानांतर) को समायोजित कर सकते हैं, जिससे औद्योगिक रिमोट सेंसिंग या टेलीकॉम उपकरण के लिए अधिकतम एमपीपीटी ट्रैकिंग दक्षता सुनिश्चित हो सके।
पारंपरिक ग्लास मॉड्यूल की तुलना में ETFE{0}}लेपित पैनलों की बिजली क्षरण दर क्या है?
हेमाओ उच्च{{0}ग्रेड UV-स्थिर ETFE का उपयोग करता है। पहले वर्ष में 2% के भीतर बिजली क्षरण को सख्ती से नियंत्रित किया जाता है<0.55% annually for 25 years. This linear performance is guaranteed by our vacuum lamination process, which prevents moisture ingress and acetic acid formation common in low-quality polymer panels.
कार्यवाई के लिए बुलावा
तकनीकी डेटाशीट और थोक परियोजना कोटेशन का अनुरोध करें।आपके अगले ईपीसी प्रोजेक्ट के लिए सुरक्षित फ़ैक्टरी{{0}प्रत्यक्ष मूल्य निर्धारण। हम 24 घंटों के भीतर पूर्ण सिस्टम वायरिंग आरेख और संरचनात्मक लोड गणना प्रदान करते हैं।
बैच OEM नमूने उपलब्ध हैंनमक {{0}धुंध और पीआईडी सत्यापन के लिए।
