10 किलोवाट बनाम {{1}किलोवाट ऑफ -ग्रिड इनवर्टर: कौन सा आपकी औद्योगिक सुविधा के लिए उपयुक्त है?

औद्योगिक उपयोग के लिए 10 किलोवाट और 12 किलोवाट ऑफ ग्रिड इनवर्टर की तुलना करें। चरम वृद्धि क्षमता, मोटर लोड, डीसी इनपुट आर्किटेक्चर और एलसीओई प्रभाव का विश्लेषण करें।

ग्रिड से बाहर संचालित होने वाली औद्योगिक विनिर्माण सुविधाओं को कम आकार के पावर इलेक्ट्रॉनिक्स से गंभीर परिचालन जोखिमों का सामना करना पड़ता है। अचानक प्रेरक मोटर चालू होने से लाइन वोल्टेज में गिरावट, थर्मल तनाव और अप्रत्याशित इन्वर्टर शटडाउन हो जाता है, जिससे महत्वपूर्ण उत्पादन लाइनें रुक जाती हैं। 10 किलोवाट और 12 किलोवाट ऑफ ग्रिड इन्वर्टर के बीच चयन करना शायद ही कभी बेसलाइन रनिंग वाट क्षमता का प्रश्न होता है; यह गतिशील लोड हैंडलिंग, थर्मल हेडरूम और निरंतर तनाव के तहत घटक दीर्घायु का प्रश्न है। केवल 20% की अधिकता से सख्त ग्रिड गुणवत्ता वोल्टेज स्थिरता को बनाए रखते हुए उच्च दबाव वाली मशीनरी से होने वाली उपद्रव यात्राओं को रोककर सिस्टम की विश्वसनीयता में सुधार होता है।

मूल तंत्र

एयर कंप्रेसर, सीएनसी स्पिंडल और हाइड्रोलिक पंप जैसे आगमनात्मक भार के लिए उच्च स्टार्टअप धाराओं की आवश्यकता होती है -अक्सर 2 से 5 सेकंड के लिए उनके रेटेड परिचालन एम्परेज का 300% से 500%। इन स्पाइक्स को प्रबंधित करने के लिए विशेष इन्वर्टर टोपोलॉजी और बुद्धिमान थर्मल अपव्यय की आवश्यकता होती है।

शिखर वृद्धि क्षमता और मोटर लोड हैंडलिंग

एक मानक 10kW ऑफ{1}}ग्रिड इन्वर्टर आम तौर पर 100 मिलीसेकंड से कम के लिए 200% (20 किलोवाट) की अधिकतम वृद्धि रेटिंग प्रदान करता है। हेवी इंडक्टिव स्विचिंग के तहत, यह संकीर्ण समय विंडो आईजीबीटी (इंसुलेटेड गेट बाइपोलर ट्रांजिस्टर) मॉड्यूल को क्षणिक वोल्टेज स्पाइक्स (डायडेट स्ट्रेस) के संपर्क में लाती है, जिससे हार्डवेयर स्तर की ओवरकरंट सुरक्षा शुरू हो जाती है।

इसके विपरीत, एक उच्च {{0}प्रदर्शन 12 किलोवाट ऑफ {{2} ग्रिड इन्वर्टर में भारी {{3} ड्यूटी ट्रांसफार्मर रहित टोपोलॉजी या कम आवृत्ति वाले तांबे के ट्रांसफार्मर शामिल होते हैं जो 5 सेकंड तक 200% उछाल (24 किलोवाट) को बनाए रखने में सक्षम होते हैं। यह विस्तारित अवधि एसी बस वोल्टेज को अस्थिर किए बिना मोटर स्टेटर फ़ील्ड को चुंबकीय और स्थिर करने के लिए आवश्यक समय प्रदान करती है।

डीसी इनपुट और चार्जिंग आर्किटेक्चर

औद्योगिक ऊर्जा प्रबंधन उच्च पीवी सरणी वोल्टेज (500 वी डीसी तक) को संभालने में सक्षम दोहरे एमपीपीटी (अधिकतम पावर प्वाइंट ट्रैकिंग) चैनलों पर बहुत अधिक निर्भर करता है। उच्च वोल्टेज तार कारखाने की छतों से लंबे समय तक चलने वाली केबल में तांबे के नुकसान को कम करते हैं:

12kW इन्वर्टर आर्किटेक्चर उच्च अधिकतम DC इनपुट धाराओं (मानक 10kW इकाइयों पर 26A प्रति MPPT चैनल बनाम . 18A) का समर्थन करता है। यह सुविधा ऑपरेटरों को समानांतर कॉन्फ़िगरेशन में उच्च {{5}वाट क्षमता वाले बिफेशियल पीवी मॉड्यूल को तैनात करने की अनुमति देता है, जो कम -विकिरण अवधि के दौरान भी पूर्ण बैटरी चार्जिंग सुनिश्चित करने के लिए डीसी {{6} से {7}एसी अनुपात (1.5x डीसी ओवरसाइजिंग तक) को अधिकतम करता है।

उद्योग मानक और आरओआई प्रभाव

10 किलोवाट और 12 किलोवाट इन्वर्टर आर्किटेक्चर का मूल्यांकन करने के लिए ऊर्जा की दीर्घकालिक स्तरीकृत लागत (एलसीओई) प्रभावों के खिलाफ हार्डवेयर विनिर्देशों की तुलना करने की आवश्यकता होती है।

एलसीओई और पेबैक विश्लेषण

10kW इकाई की तुलना में 12kW इन्वर्टर का चयन करने से प्रारंभिक पावर इलेक्ट्रॉनिक CAPEX लगभग 12% से 15% तक बढ़ जाता है। हालाँकि, निरंतर 90% उपयोग पर 10kW इकाई का संचालन आंतरिक इलेक्ट्रोलाइटिक कैपेसिटर और MOSFET पावर ब्रिज के थर्मल क्षरण को तेज करता है, जिससे उपकरण का जीवनकाल 10 साल से घटकर 6 साल से कम हो जाता है।

इसके विपरीत, 12kW इकाई को 75% क्षमता पर चलाने से थर्मल तनाव कम होता है, गतिशील पीक लोड को समायोजित करते हुए सेवा जीवन का विस्तार होता है। सुविधा डाउनटाइम में कमी, उच्च दैनिक पीवी थ्रूपुट (18kWp पीवी इनपुट सीमा के माध्यम से) के साथ मिलकर, कम समग्र LCOE ($/kWh) उत्पन्न करती है और 10 साल की परिचालन विंडो में पूर्ण सिस्टम पेबैक अवधि को 14 महीने तक कम कर देती है।

सिस्टम एकीकरण एवं अनुकूलता

किसी विनिर्माण सुविधा में एक ऑफ{0}}ग्रिड 12kW प्रणाली को तैनात करने के लिए बिजली उत्पादन, संरचनात्मक माउंटिंग, ऊर्जा भंडारण और स्वचालन तर्क के बीच पूर्ण अनुकूलता की आवश्यकता होती है।

समानांतर स्टैकिंग और माइक्रोग्रिड विस्तार

समय के साथ औद्योगिक बिजली की आवश्यकताएं बढ़ती हैं। उन्नत 12kW ऑफ{2}}ग्रिड इनवर्टर CAN/RS485 समानांतर संचार प्रोटोकॉल को एकीकृत करते हैं, जो एक साझा एसी बस पर 9 इकाइयों को एक साथ रखने में सक्षम बनाता है। यह कॉन्फ़िगरेशन बाहरी नियंत्रण इकाइयों के बिना एकल चरण या तीन चरण (400V AC) कॉन्फ़िगरेशन में 108 किलोवाट तक निरंतर आउटपुट प्रदान करता है।

स्मार्ट लोड शेडिंग लॉजिक

लंबे समय तक बादल छाए रहने के दौरान महत्वपूर्ण संचालन की सुरक्षा के लिए, 12kW इनवर्टर में बैटरी स्थिति -चार्ज (SoC) मापदंडों से जुड़े प्रोग्रामयोग्य ड्राई कॉन्टैक्ट रिले आउटपुट की सुविधा होती है।

· प्राथमिक भार बस:महत्वपूर्ण मशीनरी, सुरक्षा और औद्योगिक स्वचालन नियंत्रण प्रणालियों को लगातार शक्ति प्रदान करता है।

·सेकेंडरी लोड बस (लोड शेडिंग):जब बैटरी बैंक SoC 30% से नीचे चला जाता है तो गैर-आवश्यक लोड (उदाहरण के लिए, HVAC इकाइयाँ, सहायक प्रकाश व्यवस्था) स्वचालित रूप से डिस्कनेक्ट हो जाता है।

बीएमएस और बैटरी सिनर्जी

Integrated RS485/CAN bus interfaces establish native communication with industrial lithium iron phosphate (LiFePO4) rack batteries. Real-time telemetry synchronization adjusts charge voltage limits based on cell temperature, preventing thermal runaway and maximizing battery cycle life (>80%DoD पर 6,000 चक्र)।

गुणवत्ता नियंत्रण एवं वैश्विक अनुपालन

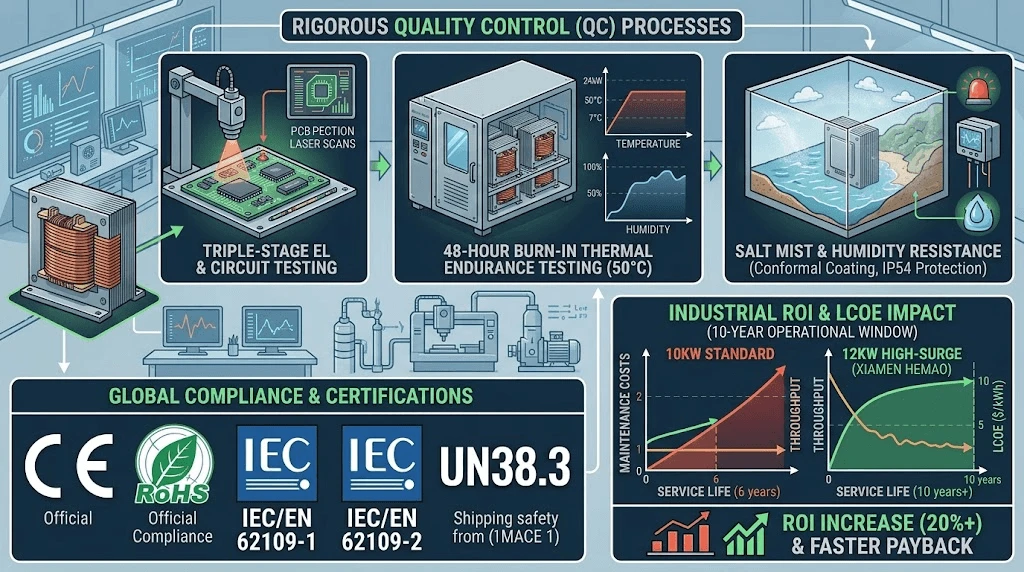

वाणिज्यिक वितरण के लिए उत्पादित प्रत्येक इकाई कठोर परिचालन वातावरण में स्थिर संचालन सुनिश्चित करने के लिए कठोर फैक्ट्री परीक्षण प्रोटोकॉल से गुजरती है:

ट्रिपल-स्टेज ईएल (इलेक्ट्रोल्यूमिनसेंस) और सर्किट परीक्षण:पीक लोड तनाव के तहत सोल्डरिंग और बिजली घटकों से पहले आंतरिक पीसीबी का स्वचालित ऑप्टिकल निरीक्षण।

थर्मल परीक्षण में जलना-:पैकेजिंग से पहले 48 घंटों के लिए उच्च{{2}तापमान कक्षों (50 डिग्री) के अंदर 100% पूर्ण {{1} लोड थर्मल सहनशक्ति परीक्षण।

नमक धुंध और आर्द्रता प्रतिरोध:तटीय औद्योगिक क्षेत्रों में उच्च आर्द्रता और संक्षारक नमक स्प्रे का सामना करने के लिए डिज़ाइन की गई अनुरूप रूप से लेपित पीसीबी असेंबली।

प्रमाणपत्र:वैश्विक बाजार पहुंच के लिए IEC/EN 62109-1, IEC/EN 62109-2 (इन्वर्टर सुरक्षा), UN38.3 (परिवहन सुरक्षा), और CE/RoHS मानकों का पूर्ण अनुपालन।

अक्सर पूछे जाने वाले प्रश्न

प्रश्न: 12kW इन्वर्टर तटीय या अत्यधिक संक्षारक कारखाने के वातावरण में वोल्टेज स्थिरता कैसे बनाए रखता है?

उत्तर: कठोर औद्योगिक वातावरण के लिए निर्धारित इकाइयों में IP54{{1}रेटेड सीलबंद इलेक्ट्रॉनिक्स बे और भारी ड्यूटी कंफर्मल कोटिंग (एक्रिलिक या सिलिकॉन आधारित) से सुरक्षित आंतरिक पीसीबी की सुविधा होती है। गर्मी अपव्यय को अलग-अलग बाहरी एल्यूमीनियम हीटसिंक और दोहरे बॉल बियरिंग कूलिंग प्रशंसकों के माध्यम से प्रबंधित किया जाता है, जो संक्षारक परिवेशीय वायु को संवेदनशील सतह-माउंट घटकों से दूर रखते हैं।

प्रश्न: बड़ी मात्रा में औद्योगिक इन्वर्टर निर्यात के लिए शिपिंग और भौतिक सुरक्षा मानक क्या हैं?

उत्तर: वाणिज्यिक शिपमेंट में आंतरिक झटके को सोखने वाले ईवीए फोम ब्लॉकों के साथ भारी {{0}ड्यूटी यूएन {{1}प्रमाणित लकड़ी के टोकरे का उपयोग किया जाता है। समुद्री पारगमन के दौरान नमी के प्रवेश को आईएसटीए 3ई ट्रांजिट परीक्षण मानकों का अनुपालन करते हुए, वैक्यूम {{4}सीलबंद एंटी{5}स्टैटिक ईएसडी बैगों के माध्यम से कम किया जाता है, जिसमें औद्योगिक {{6}ग्रेड डेसिकेंट पैक होते हैं।

प्रश्न: OEM/ODM हार्डवेयर अनुकूलन के लिए लीड समय और इंजीनियरिंग सीमा क्या है?

ए: मानक ओईएम ब्रांडिंग, कस्टम फ़र्मवेयर पैरामीटर (जैसे परिवर्तित ड्राई कॉन्टैक्ट लॉजिक या कस्टम बीएमएस प्रोटोकॉल), और विशेष संलग्नक कलरवे के लिए 3-सप्ताह के लीड समय की आवश्यकता होती है। कस्टम बसबार लेआउट या विशेष इनपुट वोल्टेज रेंज सहित संरचनात्मक हार्डवेयर संशोधनों के लिए इंजीनियरिंग सत्यापन और सुरक्षा पुन: प्रमाणीकरण सहित 6 से 8 सप्ताह के विकास चक्र की आवश्यकता होती है।
