उच्च दक्षता वाले सौर इनवर्टर की आंतरिक वास्तुकला का विश्लेषण

उच्च दक्षता वाले सौर इनवर्टर की आंतरिक वास्तुकला का विश्लेषण

वाणिज्यिक सौर इन्वर्टर आंतरिक वास्तुकला, दोहरी {0}स्टेज टोपोलॉजी, उच्च {{1}वोल्टेज एमपीपीटी दक्षता, और थर्मल गतिशीलता का तकनीकी विश्लेषण।

वाणिज्यिक पीवी विद्युत रूपांतरण में थर्मल और विद्युत बाधाएँ

वाणिज्यिक सौर प्रतिष्ठानों को थर्मल ड्रेटिंग, परिवर्तनीय विकिरण के तहत स्ट्रिंग बेमेल और ऊंचे तापमान पर उच्च स्विचिंग घाटे के कारण राजस्व में लगातार गिरावट का सामना करना पड़ता है। उपयोगिता और वाणिज्यिक {{3}और {{4}औद्योगिक (सी एंड आई) परियोजनाओं में 40% से अधिक अनिर्धारित फ़ील्ड रखरखाव कॉल के लिए डीसी {1}एसी रूपांतरण चरण में घटक विफलता जिम्मेदार है।

यह मार्गदर्शिका आंतरिक बोर्ड स्तर की वास्तुकला, थर्मल अपव्यय गतिशीलता और उच्च दक्षता वाले स्ट्रिंग इनवर्टर के एमपीपीटी ट्रैकर एकीकरण का विश्लेषण करती है। यह ईपीसी इंजीनियरों और खरीद विशेषज्ञों को पावर स्टेज विश्वसनीयता का मूल्यांकन करने, सिस्टम लेवलाइज्ड कॉस्ट ऑफ एनर्जी (एलसीओई) को कम करने और घटक स्तर की गुणवत्ता आश्वासन को सत्यापित करने के लिए कठिन तकनीकी मानदंड प्रदान करता है।

तकनीकी विश्लेषण: बोर्ड-स्तरीय वास्तुकला और कोर तंत्र

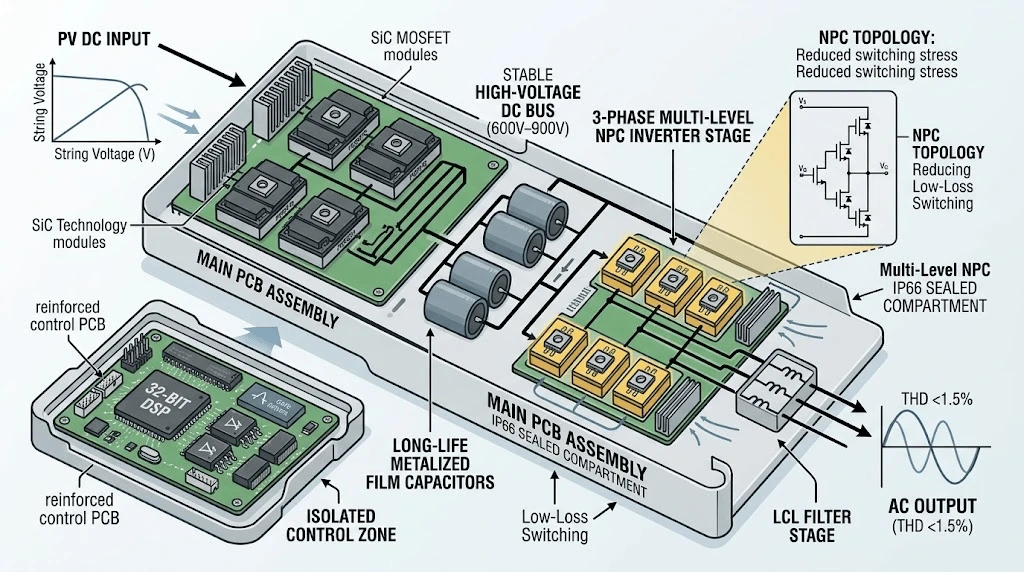

दोहरी-स्टेज हाई-फ़्रीक्वेंसी टोपोलॉजी

उच्च {{0}दक्षता वाले स्ट्रिंग इनवर्टर दोहरे -स्टेज पावर रूपांतरण आर्किटेक्चर का उपयोग करते हैं। डीसी{{3}डीसी बूस्ट स्टेज स्केल एक स्थिर उच्च वोल्टेज डीसी बस (600V-900V) तक स्ट्रिंग वोल्टेज को बदलता है, जो डीसी {7}एसी इन्वर्टर स्टेज को फीड करता है।

· पावर सेमीकंडक्टर: पुराने IGBT को अलग सिलिकॉन कार्बाइड (SiC) MOSFETs से बदलने से रिवर्स रिकवरी हानि 73% तक कम हो जाती है। SiC अर्धचालक 50 kHz से ऊपर की स्विचिंग आवृत्तियों को सक्षम करते हैं, जिससे कुल हार्मोनिक विरूपण (THD) को बढ़ाए बिना छोटे इंडक्टर्स और फिल्म कैपेसिटर के उपयोग की अनुमति मिलती है।

· 3-फ़ेज़ न्यूट्रल पॉइंट क्लैम्प्ड (एनपीसी) टोपोलॉजी: बहु-स्तरीय एनपीसी टोपोलॉजी बिजली स्विच (वीडीसी/2 प्रति डिवाइस) में वोल्टेज तनाव को कम करती है, ट्रांसफार्मर रहित ग्रिड संबंधों पर डीवी/डीटी गिरावट को कम करती है और 98.6% की चरम रूपांतरण दक्षता प्राप्त करती है।

वाइड ट्रैकिंग विंडो के साथ उच्च -वोल्टेज एमपीपीटी एकीकरण

दोहरे -स्टेज आर्किटेक्चर में 32-बिट डिजिटल सिग्नल प्रोसेसर (डीएसपी) द्वारा संचालित गतिशील अधिकतम पावर प्वाइंट ट्रैकिंग (एमपीपीटी) सर्किट की सुविधा है:

वाइड एमपीपीटी ऑपरेटिंग रेंज: 200V से 1000V तक फैली ट्रैकिंग विंडो सुबह जल्दी स्टार्टअप और देर शाम कटाई की अनुमति देती है, जिससे दैनिक ऊर्जा उत्पादन विंडो 45 से 90 मिनट तक बढ़ जाती है।

दोहरी/मल्टी-एमपीपीटी रूटिंग: दोहरी -चैनल एमपीपीटी ट्रैकिंग बेमेल मॉड्यूल स्ट्रिंग्स में आंशिक छायांकन हानि को अलग करती है। बंद लूप हॉल प्रभाव सेंसर के माध्यम से वर्तमान सेंसिंग वास्तविक समय वोल्टेज/वर्तमान मेट्रिक्स को उच्च गति पर्टर्ब में फ़ीड करती है और 100 हर्ट्ज नमूना दरों पर काम करने वाले (पी एंड ओ) एल्गोरिदम का निरीक्षण करती है।

प्रबलित थर्मल एवं सुरक्षा वास्तुकला

विद्युत अर्धचालकों में हीट बिल्डअप जंक्शन तापमान ($Tj$) में प्रत्येक 10 डिग्री की वृद्धि के लिए आंतरिक विफलता दर को दोगुना कर देता है।

एनोडाइज्ड एल्यूमिनियम हीट -सिंक एक्सट्रूज़न:मुख्य पावर स्विच सीधे ठंडे {{0}जाली एल्यूमीनियम हीटसिंक पर लगाए जाते हैं, जिसमें पिन ज्यामिति होती है, जो मानक एक्सट्रूडेड पंखों के सापेक्ष सतह क्षेत्र को 40% तक अधिकतम करता है।

सीलबंद कम्पार्टमेंट अलगाव:आंतरिक लेआउट संवेदनशील नियंत्रण इलेक्ट्रॉनिक्स (डीएसपी, गेट ड्राइवर, संचार बोर्ड) से पावर इलेक्ट्रॉनिक्स (इंडक्टर्स और ब्रिज मॉड्यूल जैसे ताप उत्पन्न करने वाले घटकों) को अलग करते हैं। पावर इलेक्ट्रॉनिक्स एक IP66-सीलबंद कक्ष में रहते हैं जो मजबूर हवा के माध्यम से ठंडा होता है, मुख्य पीसीबी को धूल संचय और संक्षारक परिवेशी वायु से अलग करता है।

वृद्धि संरक्षण:टाइप II (या वैकल्पिक टाइप I+II) मेटल ऑक्साइड वैरिस्टर (MOVs) बिजली प्रेरित क्षणिक उछाल से डीसी और एसी दोनों टर्मिनलों की रक्षा करते हैं।

उद्योग मानक और वित्तीय आरओआई प्रभाव

संरचनात्मक विशिष्टता तुलना: मानक बनाम औद्योगिक-ग्रेड इनवर्टर

वित्तीय विश्लेषण: एलसीओई और उपज अनुकूलन

25 वर्ष के जीवनचक्र में संचालित होने वाली 1MW वाणिज्यिक छत प्रणाली के लिए:

दक्षता उपज अंतर: रूपांतरण दक्षता में 0.8% की वृद्धि से प्रति स्थापित मेगावाट लगभग 12,800 kWh अतिरिक्त वार्षिक उत्पादन प्राप्त होता है।

थर्मल व्युत्पन्न रोकथाम: 40 डिग्री और 50 डिग्री के बीच विचलन को रोकने से चरम गर्मी के विकिरण महीनों के दौरान खोई हुई ऊर्जा उत्पादन का 4% तक पुनर्प्राप्त किया जा सकता है।

एलसीओई प्रभाव: संयुक्त उपज में वृद्धि और घटक प्रतिस्थापन चक्र में कमी से समग्र LCOE $0.004/kWh से $0.007/kWh तक कम हो जाता है, जिससे ऑपरेशन के 18 महीनों के भीतर प्रारंभिक हार्डवेयर प्रीमियम की वसूली हो जाती है।

सिस्टम एकीकरण और गुणवत्ता नियंत्रण प्रोटोकॉल

हमारी विनिर्माण प्रक्रिया सभी बिजली रूपांतरण इकाइयों को एक बहु-चरण गुणवत्ता नियंत्रण पाइपलाइन के अधीन करती है:

संपूर्ण व्यावसायिक परियोजनाओं को एकीकृत करने के लिए, हमारे उच्च{0}क्षमता वाले स्ट्रिंग प्लेटफ़ॉर्म सिस्टम हार्डवेयर के विशेषीकृत संतुलन{{1}के साथ-साथ काम करते हैं, जिसमें कम क्षमता वाली वितरित संपत्तियां भी शामिल हैं, जैसे कि हमारी10 किलोवाट ऑन-ग्रिड इन्वर्टरछोटी व्यावसायिक उप-सरणी के लिए मॉडल।

अनुपालन मानक

सुरक्षा एवं ग्रिड कनेक्शन: आईईसी/ईएन 62109-1, आईईसी/ईएन 62109-2, वीडीई-एआर-एन 4105, एन 50549-1।

ईएमसी मानक: एन 61000-6-2, एन 61000-6-4।

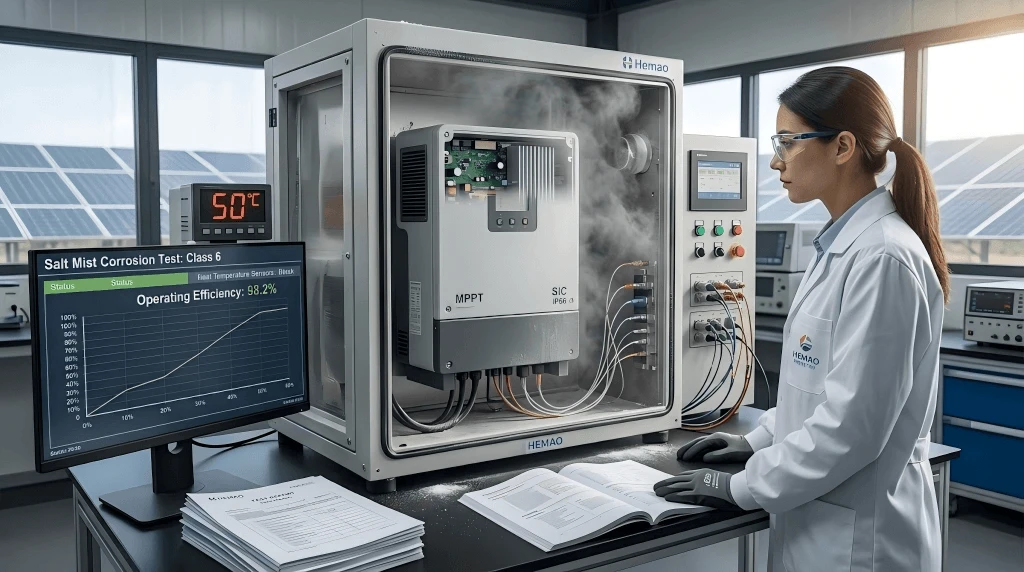

पर्यावरणीय सहनशक्ति: IEC 60068-2-52 (नमक धुंध संक्षारण वर्ग 6), IP66 धूल और पानी के प्रवेश से सुरक्षा।

अक्सर पूछे जाने वाले प्रश्न

प्रश्न: दोहरे {{0}चैंबर कूलिंग आर्किटेक्चर उच्च नमक या आर्द्र तटीय प्रतिष्ठानों में घटक विफलताओं को कैसे रोकता है?

उत्तर: दोहरी {{0}चैंबर डिज़ाइन मुख्य नियंत्रण पीसीबी को उच्च {{1}शक्ति तापीय अपव्यय क्षेत्र से अलग करता है। उच्च ताप घटकों (इंडक्टर और हीटसिंक) को IP66 रेटेड बाहरी एयरफ्लो चैनल में रखा जाता है, जिससे मजबूर परिवेशी वायु को फिन सतहों को ठंडा करने की अनुमति मिलती है। संवेदनशील नियंत्रण सर्किटरी, गेट ड्राइवर और कैपेसिटर को एक अलग, सीलबंद IP66 बाड़े में रखा जाता है, जो सूखे नाइट्रोजन से भरा होता है या परिवेशी वायु विनिमय के खिलाफ सील किया जाता है, जिससे उच्च {{8}वोल्टेज निशानों पर नमक कोहरे संघनन और प्रवाहकीय धूल जमाव को समाप्त किया जाता है।

प्रश्न: थोक निर्यात के दौरान आंतरिक पीसीबी असेंबली में सूक्ष्म फ्रैक्चर को रोकने के लिए कौन से पैकेजिंग और पारगमन सुरक्षा प्रोटोकॉल लागू किए जाते हैं?

उत्तर: इनवर्टर को आईएसपीएम 15 के अनुरूप, गर्मी से उपचारित लकड़ी के बक्सों में पैक किया जाता है, जो चेसिस आयामों के अनुरूप उच्च घनत्व वाले विस्तारित पॉलीथीन (ईपीई) शॉक {555 शमन फोम से सुसज्जित होते हैं। सभी आंतरिक भारी घटकों जैसे कि चुंबकीय प्रेरक और मुख्य कैपेसिटर {{8} को केवल सोल्डर संयुक्त प्रतिधारण पर निर्भर रहने के बजाय संरचनात्मक यांत्रिक ब्रैकेट का उपयोग करके मुख्य चेसिस फ्रेम से जोड़ा जाता है। शिपमेंट में ट्रांज़िट लोड को ट्रैक करने के लिए एकल{{10}उपयोग 3डी झुकाव{{11}और-प्रभाव सेंसर शामिल हैं।

प्रश्न: कस्टम फ़र्मवेयर या हार्डवेयर OEM संशोधनों के लिए तकनीकी पैरामीटर और डिलीवरी समयसीमा क्या हैं?

उत्तर: फ़र्मवेयर स्तर के अनुकूलन (MODBUS RTU/TCP रजिस्टर मानचित्रों को संशोधित करना, वोल्टेज ट्रिप थ्रेशोल्ड को समायोजित करना, या कस्टम ग्रिड को एकीकृत करना) 14 व्यावसायिक दिनों का सत्यापन चक्र रखता है। हार्डवेयर स्तर के संशोधन (कस्टम एनक्लोजर कोटिंग्स, संशोधित डीसी कनेक्टर कॉन्फ़िगरेशन, या कस्टम हीट सिंक ज्योमेट्री) 6 से 10 सप्ताह की विकास समयरेखा का पालन करते हैं, जिसमें पूर्ण थर्मल मॉडलिंग, प्रोटोटाइप उत्पादन और फैक्ट्री स्वीकृति परीक्षण (एफएटी) शामिल हैं।

48 घंटों के भीतर अनुकूलित 5 किलोवाट पीवी सिस्टम लेआउट और विस्तृत बीओएम कोटेशन के लिए हमारी इंजीनियरिंग टीम से संपर्क करें।
