LiFePO4 पैक्स में बैटरी प्रबंधन प्रणाली (बीएमएस) सुरक्षा सुनिश्चित करना
LiFePO4 BMS सुरक्षा के लिए एक तकनीकी मार्गदर्शिका, जिसमें सक्रिय संतुलन, थर्मल प्रबंधन, सेल स्तर का निदान और अंतर्राष्ट्रीय अनुपालन शामिल है।
वाणिज्यिक और औद्योगिक (सी एंड आई) क्षेत्रों में लिथियम आयरन फॉस्फेट (LiFePO4) ऊर्जा भंडारण प्रणालियों (ईएसएस) की तैनाती को कठोर परिचालन सीमा आवश्यकताओं का सामना करना पड़ता है। जबकि LiFePO4 रसायन शास्त्र निकेल {{3} मैंगनीज {{4} कोबाल्ट (एनएमसी) वेरिएंट की तुलना में अंतर्निहित थर्मल स्थिरता प्रदर्शित करता है, असंतुलित सेल असंतुलन, थर्मल प्रसार, और नियंत्रण टोपोलॉजी दोष अभी भी संपत्ति की दीर्घायु को खतरे में डालते हैं।
अपने इष्टतम वोल्टेज विंडो (2.5V से 3.65V) के बाहर काम करने वाला एक एकल सेल स्थानीयकृत गिरावट को प्रेरित कर सकता है, जिससे 1,500 चक्रों में प्रयोग करने योग्य पैक क्षमता 35% तक कम हो सकती है। इसके अलावा, अपर्याप्त थर्मल मॉनिटरिंग स्थानीयकृत हीटिंग घटनाओं को जोखिम में डालती है, जिससे अप्रत्याशित सिस्टम ट्रिपिंग और डाउनटाइम होता है।
भंडारण की दीर्घावधि स्तरीय लागत (एलसीओएस) की सुरक्षा के लिए, ईपीसी ठेकेदारों और परियोजना प्रबंधकों को मजबूत, बहुस्तरीय बैटरी प्रबंधन प्रणाली (बीएमएस) आर्किटेक्चर की आवश्यकता होती है। यह विश्लेषण उपयोगिता ग्रेड LiFePO4 पैक स्थिरता के लिए आवश्यक प्राथमिक नियंत्रण तंत्र, संतुलन टोपोलॉजी और डायग्नोस्टिक प्रोटोकॉल की रूपरेखा तैयार करता है।
तकनीकी विश्लेषण: मुख्य सुरक्षा तंत्र और वास्तुकला

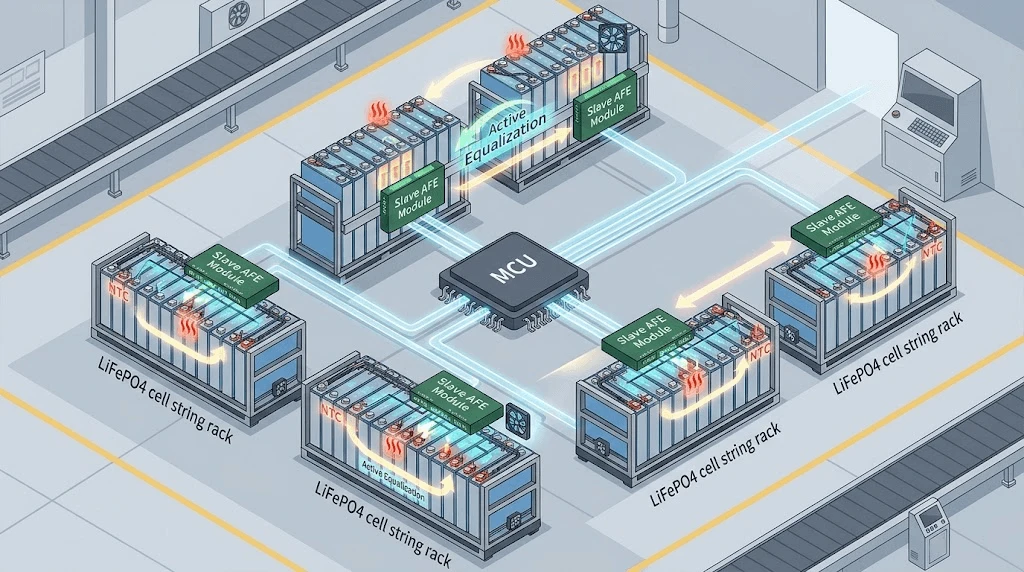

एक लचीला बीएमएस एक वितरित मास्टर स्लेव आर्किटेक्चर पर निर्भर करता है। एनालॉग फ्रंट एंड (एएफई) आईसी सीधे सेल समूहों की निगरानी करते हैं, पृथक कैन बस इंटरफेस के माध्यम से टेलीमेट्री को केंद्रीय एमसीयू तक पहुंचाते हैं।
1. सेल-स्तर वोल्टेज मॉनिटरिंग और थ्रेसहोल्ड कैलिब्रेशन
सटीक वोल्टेज सेंसिंग के लिए <±2 mV की सिग्नल सहनशीलता के साथ समर्पित AFE चैनल की आवश्यकता होती है। मानक LiFePO4 डिस्चार्ज वक्र 30% और 80% स्टेट ऑफ चार्ज (एसओसी) के बीच एक अत्यंत सपाट वोल्टेज पठार प्रस्तुत करते हैं, जिससे ओपन सर्किट वोल्टेज (ओसीवी) विधियां राज्य अनुमान के लिए अपर्याप्त हो जाती हैं। एक उच्च - ग्रेड बीएमएस ±2 के भीतर एसओसी को सटीक रूप से ट्रैक करने के लिए कूलम्ब गिनती को विस्तारित कलमैन फ़िल्टर (ईकेएफ) एल्गोरिदम के साथ जोड़ता है। MCU फ़र्मवेयर विलंबता से स्वतंत्र निष्पादन सुनिश्चित करने के लिए सुरक्षा पैरामीटर थ्रेशोल्ड को AFE परत पर हार्डवेयर द्वारा लागू किया जाना चाहिए:
अधिक-वोल्टेज कटऑफ (ओवीसी):3.65 वी (सेल स्तर) / विलंब:<10 ms
ओवर-वोल्टेज रिकवरी: 3.45V
-वोल्टेज कटऑफ (यूवीसी) के तहत:2.50V (सेल स्तर)/विलंब:<10ms
-वोल्टेज रिकवरी के अंतर्गत:2.80V
2. सक्रिय सेल संतुलन टोपोलॉजी
Passive balancing burns excess energy through shunt resistors as heat, typically capped at low currents (50mA to 100mA). For high-capacity commercial packs (>100Ah), सक्रिय संतुलन आवश्यक है।
सक्रिय प्रणालियाँ चार्ज और डिस्चार्ज दोनों चक्रों के दौरान चार्ज को उच्च{2}वोल्टेज कोशिकाओं से निम्न{3}वोल्टेज कोशिकाओं में स्थानांतरित करने के लिए द्वि{0}}दिशात्मक डीसी{{1}डीसी कनवर्टर्स या कैपेसिटिव स्विचिंग नेटवर्क का उपयोग करती हैं। 2ए और 5ए के बीच धाराओं को संतुलित करने में सक्षम करके, सक्रिय टोपोलॉजी बड़े सेल स्ट्रिंग्स में क्षमता भिन्नता से क्षमता हानि को कम करती है, जिससे परिसंपत्ति जीवनचक्र में उपयोगी ऊर्जा उपज में सुधार होता है।
3. थर्मल प्रबंधन और पूर्वानुमानित निदान
एक मॉड्यूल में तापमान भिन्नता 3 डिग्री से अधिक नहीं होनी चाहिए। बीएमएस नकारात्मक तापमान गुणांक (एनटीसी) थर्मिस्टर्स का उपयोग करता है जो प्रति 4 श्रृंखला कोशिकाओं में 1 सेंसर के न्यूनतम अनुपात पर कॉन्फ़िगर किया गया है, साथ ही पावर एमओएसएफईटी और मुख्य बसबारों से जुड़ी अतिरिक्त जांच भी करता है।
इंटीग्रेटेड फ़र्मवेयर लगातार थर्मल ग्रेडिएंट्स dT/dt की गणना करता है। यदि स्थानीयकृत सेल तापमान परिवर्तन की दर 1 डिग्री/मिनट से अधिक है, तो सिस्टम पूर्ण तापमान कटऑफ (55 डिग्री चार्ज/60 डिग्री डिस्चार्ज) तक पहुंचने से पहले डायग्नोस्टिक अलर्ट ट्रिगर करता है।
उद्योग मानक और एलसीओएस पर प्रभाव
एक औद्योगिक श्रेणी बीएमएस का चयन सीधे जीवनचक्र थ्रूपुट को बढ़ाकर और परिचालन व्यय (ओपएक्स) को कम करके परियोजना की वित्तीय स्थिति को बदल देता है।
|
पैरामीटर/विशेषता |
मानक वाणिज्यिक बीएमएस |
उन्नत औद्योगिक बीएमएस वास्तुकला |
|
संतुलन वास्तुकला |
निष्क्रिय (50 एमए-100 एमए) |
सक्रिय द्वि-दिशात्मक (2 ए−5 ए) |
|
वोल्टेज सेंसिंग सटीकता |
±10 एमवी |
±2 एमवी |
|
संचार प्रोटोकॉल |
बेसिक आरएस485 |
दोहरी कैन बस/मोडबस टीसीपी/एसएनएमपी |
|
दोष प्रतिक्रिया समय |
<100 ms |
<2 ms (Hardware Interrupt) |
|
थर्मल सेंसिंग अनुपात |
प्रति 16 कक्षों पर 1 जांच |
प्रति 4 सेल में 1 जांच + बसबार मॉनिटरिंग |
|
डिजाइन जीवन चक्र |
3,000 चक्र (80% एसओएच) |
6,000-8,000 चक्र (80% एसओएच) |
एलसीओएस प्रभाव विश्लेषण
8,000 चक्र जीवनकाल में 10mV के तहत सेल असंतुलन को बनाए रखते हुए, एक सक्रिय - संतुलन बीएमएस पृथक कम-वोल्टेज कोशिकाओं के कारण होने वाले समय से पहले स्ट्रिंग शटडाउन को रोकता है। यह क्षमता भंडारण की स्तरीय लागत (एलसीओएस) को कम कर देती है:
· प्रयोग करने योग्य क्षमता संरक्षण:स्ट्रिंग क्षमता को नाममात्र रेटिंग के करीब रखते हुए, "सबसे कमजोर लिंक" प्रभाव को रोकता है।
· कम प्रतिस्थापन चक्र:मध्य जीवन सेल मॉड्यूल प्रतिस्थापन की आवश्यकता के बिना समग्र पैक सेवा जीवन को 10 वर्षों से अधिक बढ़ाता है।
सिस्टम एकीकरण एवं अनुकूलता

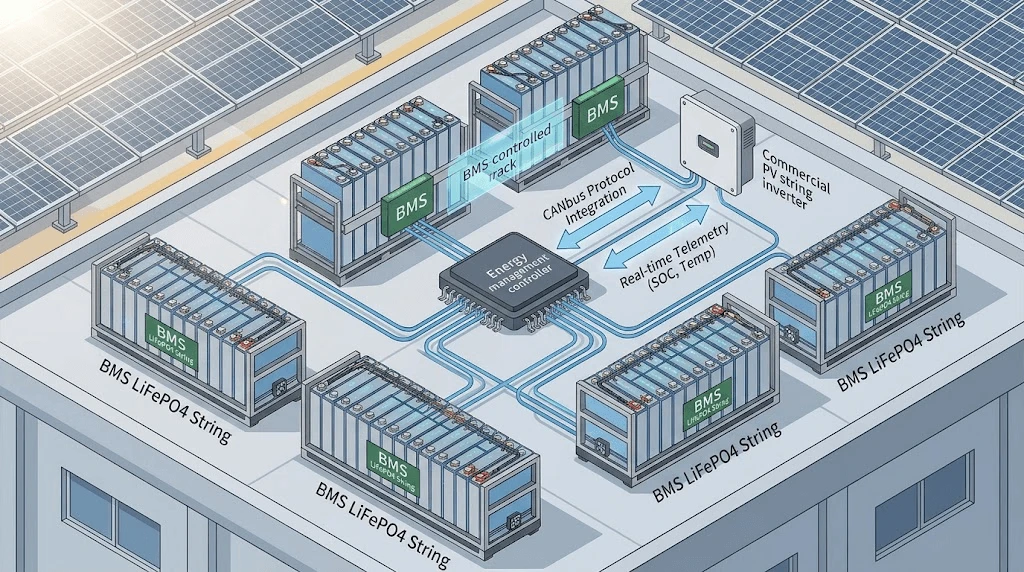

एक अनुपालक बीएमएस को अपस्ट्रीम पावर कन्वर्जन सिस्टम (पीसीएस) और सौर चार्ज नियंत्रकों के साथ सहजता से इंटरफेस करना चाहिए।
जैसे वाणिज्यिक भंडारण समाधान तैनात करते समय25.6V 100Ah ऊर्जा भंडारण मॉड्यूल, औद्योगिक संचार कम विलंबता CAN बस 2.0बी और मोडबस आरटीयू प्रोटोकॉल पर निर्भर करता है। बीएमएस वास्तविक समय में गतिशील परिचालन सीमाओं को इन्वर्टर तक पहुंचाता है:
चार्ज वर्तमान सीमा (सीसीएल):अधिकतम सेल वोल्टेज और आंतरिक तापमान के आधार पर गतिशील रूप से समायोजित।
डिस्चार्ज करंट लिमिट (डीसीएल):न्यूनतम सेल वोल्टेज, तापमान और वर्तमान एसओसी के आधार पर समायोजित किया गया।
यह बंद लूप संचार थर्मल या वोल्टेज सीमा का उल्लंघन होने से पहले इन्वर्टर को आउटपुट को थ्रॉटल करने के लिए मजबूर करता है, जिससे भारी लोड प्रोफाइल के तहत हार्ड सिस्टम शटडाउन को रोका जा सकता है।
गुणवत्ता नियंत्रण एवं वैश्विक अनुपालन
औद्योगिक सुरक्षा आश्वासन के लिए वैश्विक परीक्षण मानकों का सत्यापित पालन आवश्यक है।
यूएल 1973:स्थिर अनुप्रयोगों में प्रयुक्त बैटरियों के लिए सुरक्षा मानक। दोष स्थितियों के तहत संरचनात्मक अखंडता, सेल रोकथाम और विद्युत सुरक्षा की पुष्टि करता है।
आईईसी 62619:औद्योगिक लिथियम बैटरियों के लिए कार्यात्मक सुरक्षा परीक्षण अनिवार्य करता है, जिसमें थर्मल रनवे प्रसार परीक्षण और नियंत्रण इकाई सॉफ्टवेयर सुरक्षा जांच शामिल है।
संयुक्त राष्ट्र 38.3:ऊंचाई सिमुलेशन, थर्मल शॉक, कंपन, प्रभाव, बाहरी शॉर्ट सर्किट और मजबूर निर्वहन सहित परिवहन सुरक्षा परीक्षण।
विनिर्माण गुणवत्ता नियंत्रण में स्वचालित अंत{{0}ऑफ़{1}लाइन (ईओएल) परीक्षण शामिल होना चाहिए। प्रत्येक बीएमएस बोर्ड शॉर्ट सर्किट सुरक्षा सत्यापन, सभी माप चैनलों पर अंशांकन जांच से गुजरता है, और अंतिम असेंबली से पहले ऊंचे तापीय परिस्थितियों (50 डिग्री) के तहत कंडीशनिंग में जलता है।
अक्सर पूछे जाने वाले प्रश्न
1. बीएमएस शॉर्ट सर्किट स्थितियों के तहत थर्मल रनवे प्रसार को कैसे रोकता है?
बीएमएस दो-स्तरीय रक्षा रणनीति का उपयोग करता है: प्राथमिक शॉर्ट-सर्किट हार्डवेयर वर्तमान सीमा का उल्लंघन होने पर <100 माइक्रोसेकंड के भीतर ट्रिगर अल्ट्रा--तेज सॉलिड-एमओएसएफईटी डिस्कनेक्ट को बाधित करता है। यदि आप एक यांत्रिक रिले या कॉन्टैक्टर टोपोलॉजी का उपयोग करते हैं, तो अल्ट्रा{{6}रैपिड सेमीकंडक्टर फ़्यूज़ द्वितीयक भौतिक अलगाव प्रदान करते हैं। इसके अतिरिक्त, नियंत्रण फर्मवेयर गैस वेंटिंग या थर्मल प्रसार होने से पहले आंतरिक शॉर्टिंग का पता लगाने के लिए डीटी/डीटी वैक्टर की निगरानी करता है।
2. विदेशों में उच्च क्षमता वाले LiFePO4 पैक की शिपिंग के लिए लॉजिस्टिक्स और सुरक्षा आवश्यकताएँ क्या हैं?
सभी पैक्स को संयुक्त राष्ट्र 38.3 नियमों के तहत प्रमाणित किया जाना चाहिए और 30% से 50% के बीच स्टेट ऑफ चार्ज (एसओसी) पर भेजा जाना चाहिए। पैक के लिए संयुक्त राष्ट्र प्रमाणित खतरा पैकेजिंग (कक्षा 9 खतरनाक सामान) की आवश्यकता होती है जिसमें प्रबलित आंतरिक इन्सुलेशन, शॉर्ट सर्किट टर्मिनल सुरक्षा, और नमी से सीलबंद आंतरिक आवरण शामिल होता है। स्व-निर्वहन को प्रति माह <0.5% तक सीमित करने के लिए पारगमन के दौरान बीएमएस को कम {9}शक्ति वाले "डीप स्लीप मोड" पर सेट किया जाना चाहिए।
3. विशिष्ट इन्वर्टर प्रोटोकॉल के लिए कस्टम OEM/ODM BMS फर्मवेयर अनुकूलन की सीमाएँ क्या हैं?
अनुकूलन सीमाओं में CANbus/RS485 फ़्रेम संरचनाओं का संशोधन, कस्टम मॉडबस रजिस्टर पते की मैपिंग, गतिशील SOC/SOH गणना एल्गोरिदम को समायोजित करना और कस्टम तापमान/वोल्टेज ट्रिप वक्र को कॉन्फ़िगर करना शामिल है। भौतिक परत संशोधन सिस्टम वोल्टेज सीमा (1000 वीडीसी तक) के आधार पर ठोस राज्य MOSFET स्विचिंग या बाहरी कॉन्टैक्टर ड्राइवर सर्किट के बीच विकल्पों की अनुमति देते हैं। फर्मवेयर प्रोटोकॉल अनुकूलन के लिए मानक इंजीनियरिंग टर्नअराउंड आमतौर पर 2 से 3 सप्ताह है।
